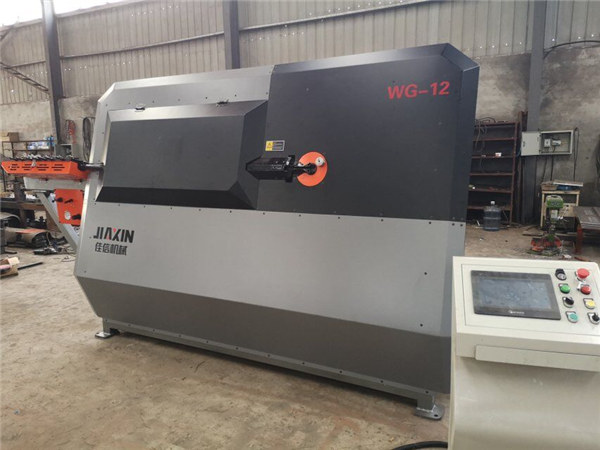

فیکٹری لوہا چھڑی سی سی سی خود کار طریقے سے ریبار موڑنے والی مشین

فیکٹری لوہا چھڑی سی سی سی خود کار طریقے سے ریبر موڑنے والی مشین موڑنے والا

تکنیکی پیرامیٹر

ماڈل	SGW4-12B
زیادہ سے زیادہ ھیںچو کی رفتار	100m / منٹ
زیادہ سے زیادہ موڑنے والی رفتار	1100 ° / سیکنڈ
زاویہ رواداری	± 1 °
لمبائی رواداری	± 1 ملی میٹر
زیادہ سے زیادہ موڑنے والی زاویہ	180 °
مرکزی منڈلیل قطر	22 ملی میٹر
موڑنے والے شافٹ سے زمین پر فاصلہ	1250 ملی میٹر
سنگل وائر (ملی میٹر)	4-12
ڈبل وائر (ملی میٹر)	4-10
زیادہ سے زیادہ کی حد کی لمبائی	1200 ملی میٹر
مینی طرف کی لمبائی	80 ملی میٹر
پیداواری صلاحیت	1800
L × B × H (ملی میٹر)	380013201920
کام کی طاقت	380v
کل پاور	28 کلوواٹ

مصنوعات کی وضاحت

1، سازوسامان انتہائی خود کار طریقے سے ہے، اور یہ سینکڑوں جیومیٹک پروسیسنگ گرافکس (یا گرافکس بنانا) کر سکتے ہیں. لازمی طور پر ضروری پروسیسنگ طول و عرض مقرر کریں، اور آپ کسی قسم کے گرافکس کو منتخب کرسکتے ہیں.

2. اسٹیل بار کی سیدھا، سایڈنگ، موڑنے، ہپ اور کاٹنے والے افعال کو سیدھا کرنے کا کامل مجموعہ، اور ایک سے زیادہ افعال کے ساتھ ایک مشین کی تقریب کا احساس ہوتا ہے.

3، سامان صرف ایک شخص آپریشن کی ضرورت ہے، زیادہ سے زیادہ صلاحیت 1800 ہوپ ٹائپ / گھنٹہ ہے، جس میں بہتری پیدا کرنے کی صلاحیت میں اضافہ ہوتا ہے اور مزدور کی لاگت کو بچاتا ہے.

4، ڈبل لائن کام موثر آپریشن حاصل کرسکتا ہے اور پیداوار کی کارکردگی کو بہتر بنا سکتا ہے.

5. ایسوسی ایشن کنٹرول سسٹم کا استعمال کرتے ہوئے، سولو موٹر اور امو ڈرائیور سبھی بین الاقوامی مشہور برانڈ، اعلی صحت سے متعلق، کم ناکامی کی شرح کو اپنانے، تمام خود کار طریقے سے اور ناقابل اعتماد موڑنے والے عمل کا احساس کرتے ہیں.

ڈیزائن عمل کی خصوصیات

1. سامان ماحول میں کسی آلودگی کے بغیر servomotor + صاف نکالنے کا تحریک اصول اپنایا ہے.

2. لچکدار دوربین عمل دو اعلی صحت سے متعلق کا پتہ لگانے سینسر سے لیس ہے جس میں عمل کی 100٪ وشوسنییتا کو یقینی بنایا جاسکتا ہے.

3. کوئی ہوا پمپ اور سلنڈر شور کی وجہ سے، نیومیٹک کی دیکھ بھال کے وقت کو بچانے کے، ایک ہی وقت میں کوئی گیس پمپ بجلی کی کھپت، فی گھنٹہ دو کلوٹٹ بچ سکتا ہے.

4. تقسیم کی قسم مقررہ چاقو کے ڈیزائن، پوری، آسان کی بحالی کی جگہ لے لے، کی ضرورت کو کم کرنے کی کوئی ضرورت نہیں؛ فکسڈ کٹر کو دو اطراف استعمال کیا جا سکتا ہے، سروس کی زندگی کو بہتر بنانے کے. متحرک آلے کے ڈیزائن کے ساتھ چار اطراف، سروس کی زندگی میں 4 گنا اضافہ ہوا، جس میں بہت کم قیمت ہے.

تکنیکی اعداد و شمار کے فوائد

1. سامان کا سراغ لگانا میکانیزم تیز رفتار میکانی شارٹنگ ہے. ایک ہی وقت میں کاٹنے کے لئے صرف 0.45S کی ضرورت ہوتی ہے، اور تین سو مسلسل مسلسل اعلی فریکوئنسی اور اعلی کام کرنے کی حالت کا سراغ لگانا ٹیسٹ کئے جاتے ہیں.

2. یہ تین گریڈ پر قابو پانے (360 میگاواٹ) کی پروسیسنگ کی طلب کو پورا کر سکتا ہے، اوورلوڈ اور اعلی درجہ حرارت مزاحمت کا مزاحمت؛ سٹیل بار کی قطر کی حد: سنگل لائن (4-12) ملی میٹر، ڈبل لائن (4-10) ملی میٹر.

3. مکمل بند لوپ کنٹرول کے ساتھ اعلی صحت سے متعلق امو ڈرائیو مشینی کی لمبائی کی درستگی کو 1 ملی میٹر تک پہنچاتا ہے، اور زاویہ کی درستگی + 1 ڈگری تک پہنچ جاتی ہے.

4. موڑنے والے میکانزم مرنے کو تبدیل کرسکتے ہیں، تاکہ مشق کی کم از کم لمبائی 100mm تک پہنچ سکتی ہے.

5. تیز رفتار، کوئی تاخیر موڑنے والی ٹیکنالوجی، سب سے تیز رفتار فی گھنٹہ 1800 روڑھ کر سکتا ہے.

کنٹرول سسٹم کی خصوصیات

1. کاٹنے کے آلے اعلی معیار اور جراثیم مصر مصر مرنے سے بنا ہے. قبولیت کا معیار بین الاقوامی معیار NADCA207 کے مطابق سخت ہے، اور مواد کی کارکردگی اسی طرح کے قومی معیار کے 50٪ -80٪ کی سطح سے زیادہ ہے.

2. خاص گرمی کے علاج کے عمل کو یقینی بناتا ہے کہ کاٹنے کے اوزار کاٹنے کے وقت 100000 سے زائد مرتبہ ہیں، اور سروس کی زندگی عام مرے اسٹیل کے مقابلے میں دس گنا زیادہ ہے.

3. کشن کا پہاڑ اعلی مصر کی لباس مزاحم سٹیل کا سب سے زیادہ نیا قسم ہے، خام مال معیار قومی معیار 3 گریڈ سے زیادہ ہے، اعلی درجے کی ویکیوم گرمی کے علاج کے عمل کو اپنایا جاتا ہے، اس کے لباس مزاحمت گھریلو برابر معیار سے زیادہ ہے مرنا سٹیل 30٪ -50٪، عام مرنے سٹیل کی کارکردگی 3-5 گنا ہے.

حصوں کی پروسیسنگ کے عمل کی خصوصیات

ایک مکمل طور پر خود کار طریقے سے سی این سی لیزر کاٹنے مراکز، ایک سے زیادہ خود کار طریقے سے ویلڈنگ روبوٹ، سستے عمودی اور افقی مشینی سینٹرز کے سینکڑوں، حصوں اور اجزاء کے اعلی صحت سے متعلق مشینی، ایک سو فیصد کی ایکسچینج کی شرح کے ساتھ.

سامان کی ساخت

1. تار لگانا میکانزم

(1) آرٹلری لائن ریک کے دو سیٹ، ہر سیٹ 2 ٹن برداشت کر سکتی ہے. ایل ریک افقی ہے اور افقی طور پر رکھ دیا جا سکتا ہے. سٹیل کی سلاخوں کو برقرار رکھنے کے بعد، تار کی سلاخوں کو خود کار طریقے سے مین انجن تک پہنچایا جاتا ہے.

(2) تار ٹوکری ایل ایک سیٹ کی وائرنگ آلہ کے ساتھ لیس ہے، جس سے مؤثر انداز سے اسٹیل بار کو خرابی سے روک سکتا ہے.

2. کشن سنبھالنے کے میکانیزم بیرونی ٹرانسفر اور اندرونی عمودی دو سیدھے رینجرز پر مشتمل ہے، اور آخری دو سیدھی پہیوں کو دو حصوں میں تقسیم کیا جاتا ہے، جس میں ڈبل تار کا مستقل ایڈجسٹمنٹ یقینی بناتا ہے.

3. موڑنے اور پائیدار میکانیزم کی قابلیت کا میکانیزم ایک مقررہ بلیڈ اور ایک برقی موٹر کی طرف سے چلائی جانے والی ایک بلیڈ سے بنا ہے. فکسڈ بلیڈ اسٹیل بار کی سمت کو محدود کرنے کے لئے استعمال کیا جاتا ہے اور چند سیکنڈ کے اندر اندر تیزی سے تبدیل کیا جا سکتا ہے. موبائل چاقو کو چار اطراف پر استعمال کیا جاسکتا ہے، اور بحالی کی قیمت کم ہے.

4. برقی کنٹرول سسٹم اعلی درستگی کے ساتھ صنعتی کمپیوٹر سی این سی کنٹرول سسٹم کو قبول کرتا ہے، اور یہ بہت برا کام کرنے والی ماحول کو اپنانے میں مدد کرسکتا ہے. مائع کرسٹل رنگ ڈسپلے کے ساتھ، ٹچ اسکرین ان پٹ کے ذریعہ، ہم کناروں میں کسی بھی شکل کے ساتھ 32 رکاوٹوں اور آؤٹ لائن کی سلاخوں کو ڈیزائن کرسکتے ہیں.

فوری تفصیلات

حالت: نیا
نکالنے کا مقام: شیڈونگ، چین (مینلینڈ)
برانڈ نام: JIAXIN
مشین کی قسم: موڑنے والی مشین کوٹنگ
خام مال: اسٹیل بار
مواد / میٹل پروسیسنگ: کاربن اسٹیل
پاور: سی این سی
آٹومیشن: خود کار طریقے سے
اضافی خدمات: BENDING
سرٹیفیکیشن: ISO 9001: 2000، ISO9001-2008
پروڈکٹ کا نام:خودکار ریبر اسٹرا موڑنے والی مشین
قسم: خود کار طریقے سے
استعمال: ریبر عمل
بجلی کی کھپت: 5 کلو گرام
وزن: 1700 کلوگرام
ٹریک کی رفتار: 100 میٹر / ایم
لمبائی Accurancy: ± 1mm
طول و عرض: 3650 * 1200 * 1950 ملی میٹر
رنگ: سلیوری سرمئی
فروخت کے بعد فروخت سروس: خدمت کے لئے دستیاب انجینئرز
